Beschreibung/Screenshots ADLT V1.6

Aladin Download & Logbook Tool


Startfenster



Nach dem Start von ADLT erscheint obiges Fenster. Hier besteht die Auswahlmöglichkeit für die serielle Schnittstelle, das Logbuchfile und das Logbuchprogramm.

Schnittstelle:
Es können nur freie Schnittstellen ausgewählt werden, eine Doppelbelegung, Maus und ADLT, ist nicht möglich.

Logbuchgdatei:
In dem Feld ‚Pfad zur .log Datei eingeben!' wird der Name der Logbuchdatei eingetragen (Beispiel: d:\jvw2011.log). Existiert diese Datei noch nicht, wird ein neues Logbuch mit dem angegebenen Namen erstellt. Ist die Datei bereits vorhanden, werden alle Tauchgänge die neuer sind als der letzte Tauchgang in der Datei an diese angehängt.Der Name für die Logbuchdatei muß angegeben werden, werden, da eine Datenübertragung sonst nicht möglich ist. Die Auswahl kann auch über Optionen/Pfad zur .log Datei erfolgen.

Logbuchprogramm:
In dem Feld ‚Pfad zum Logbuch-Programm eingeben!' wird der Name des Logbuchprogrammes eingetragen (Beispiel: F:\Diving\DtrakWIN\Dtrackwin.exe). Nach der Übertragung der Daten und Generierung des Logbuches beendet ADLT sich selbständig und ruft das angegebene Logbuchprogramm mit der Logbuchdatei auf. Wird kein Pfad zu einem Logbuchprogramm angegeben, beendet sich ADLT selbständig. Die Auswahl kann auch über Optionen/Pfad zum Programm erfolgen.



Empfangen von Daten von Aladin-Tauchcomputern

  • Kontrollieren Sie, ob die Systemzeit und das Datum auf Ihrem PC richtig eingestellt sind.

  • Schließen Sie das Interfacekabel an einer seriellen Schnittstelle Ihres PC's an. Wählen Sie den entsprechenden COM-Anschluß in ADLT. ACHTUNG! Es können nur freie Ports benutzt werden, d.h. eine Doppelbelegung Maus und ADLT ist nicht möglich.

  • Geben Sie den Namen/Pfad der Logbuch-Datei ein, entweder durch Direkteingabe in das Eingabefeld oder durch Auswahl im Menü OPTIONEN - Pfad zur .log Datei. Die Logbuch-Datei muß angegeben werden!

  • Geben Sie den Namen/Pfad des Logbuch-Programmes ein (z.B. DataTrak). Nach erfolgreicher Übertragung der Daten und Erstellung des Logbuches started ADLT das Logbuchprogramm mit der neu erstellten Logbuchdatei. Ist kein Name/Pfad des Logbuch-Programmes angegeben, wird ADLT nach der Übertragung der Daten und Erstellung des Logbuches beendet.

  • DATENTRANSFER STARTEN initialisiert die ausgewählte Schnittstelle. Das Programm wartet nun auf die Datenübertragung vom Aladin-Tauchcomputer.

  • Schließen Sie die Stecker des Interfacekabels am Aladin-Tauchcomputer an (roter Stecker am Kontakt B, schwarzer Stecker am Kontakt -) und aktivieren Sie den Tauchcomputer.

  • Aktivieren Sie am Aladin-Tauchcomputer den Logbuchmodus, die Stecker bleiben dabei im Tauchcomputer und dienen als Kontaktstift. Sobald der Logbuchmodus aufgerufen wird, zeigt der Fortschrittsbalken in ADLT die Übertragung an. Wenn der erste Tauchgang im Aladin-Display angezeigt wird, ist die Übertragung bereits beendet.



Nach dem ADLT die Daten eingelesen hat, erscheint folgender Bildschirm:



Neues Logbuch erstellen

ADLT hat die Tauchgänge aus den im Aladin gespeicherten Daten generiert (max 37). Die Tauchgänge werden von 1-37 durchnummeriert. Der neueste Tauchgang hat dabei die höchste Nummer.

OK
Das neue Logbuch wird gespeichert, ADLT ruft das Logbuchprogramm auf (falls Name/Pfad angegeben worden ist) und beendet sich selbständig.

Abbruch
Die Daten werden nicht gespeichert und ADLT beendet sich selbständig.


Arbeiten Sie immer mit einer Kopie des Logbuches!

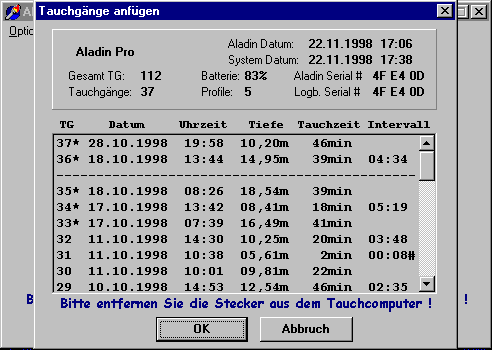

Tauchgänge anfügen

ADLT hat die Tauchgänge aus den im Aladin gespeicherten Daten generiert (max 37). Alle Tauchänge oberhalb der gestrichelten Linie werden an das Logbuch angehängt. Die Tauchgänge werden von 1-37 durchnummeriert. Der neueste Tauchgang hat dabei die höchste Nummer.

OK
Die Tauchgänge werden nun an das bestehende Logbuch angefügt, ADLT ruft das Logbuchprogramm (falls Name/Pfad angegeben worden sind) auf und beendet sich selbständig.

Abbruch
Die Tauchgänge werden nicht an das bestehende Logbuch angehängt, ADLT ruft das Logbuchprogramm (falls Name/Pfad angegeben worden sind) mit der ursprünglichen Logbuchdatei auf und beendet sich selbständig.

Arbeiten Sie immer mit einer Kopie des Logbuches!





Computer-Info

ComputerTyp
Angabe des Compuertyps von dem die Daten eingelesen worden sind.

Gesamt TG
Anzahl der Tauchgänge die bisher insgesamt mit diesem Tauchcomputer gemacht worden sind.

Tauchgänge
Anzahl der im Tauchcomputer gespeicherten Tauchgänge.

Batterie
Kapazität der Tauchcomputerbatterie in Prozent.

Profile
Anzahl der gespeicherten Profile im Tauchcomputer.

Aladin Serial #
Seriennummer des ausgelesenen Tauchcomputers.

Logb. Serial #
Seriennummer des Tauchcomputers mit dem ein bereits bestehendes Logbuch erstellt wurde.

Aladin Datum
Interne Uhr des Tauchcomputers.

System Datum
PC Uhr. Wichtig! Achten Sie darauf, daß Uhrzeit und Datum der PC-Uhr korrekt sind, damit Datum und Uhrzeit der Tauchgänge richtig ermittelt werden können.



Tauchgang Info

Kurzinformation zu den ausgelesenen Tauchgängen
Alle Tauchgänge oberhalb der gestrichelten Linie werden gespeichert. Bei der Erstellung eines neuen Logbuches befindet sich die gestrichelte Linie unterhalb von Tauchgang Nummer 1.

TG
Erscheint hinter der Tauchgangsnummer ein * so ist zu dem Tauchgang auch ein Profil gespeichert.

Intervall
Erscheint hinter der Anzeige der Intervallzeit (< 10 min) ein #, dann kann der Tauchgang mit dem vorherigen zusammengefügt werden.

Zusammenfügen von Tauchgängen
Ist die Intervallzeit kleiner als 10 min besteht die Möglichkeit diesen Tauchgang mit dem vorherigen zusammenzufügen. Dazu auf den Tauchgang mit der Intervallzeit mit dem # Doppelklicken und die Tauchgänge werden zusammengefügt.

Falls für beide Tauchgänge ein Profil verfügbar ist, wird die Intervallzeit mit einer Tiefe von 0 m zwischen die beiden Profile eingefügt.

Updated:
2004-01-07 19:17
